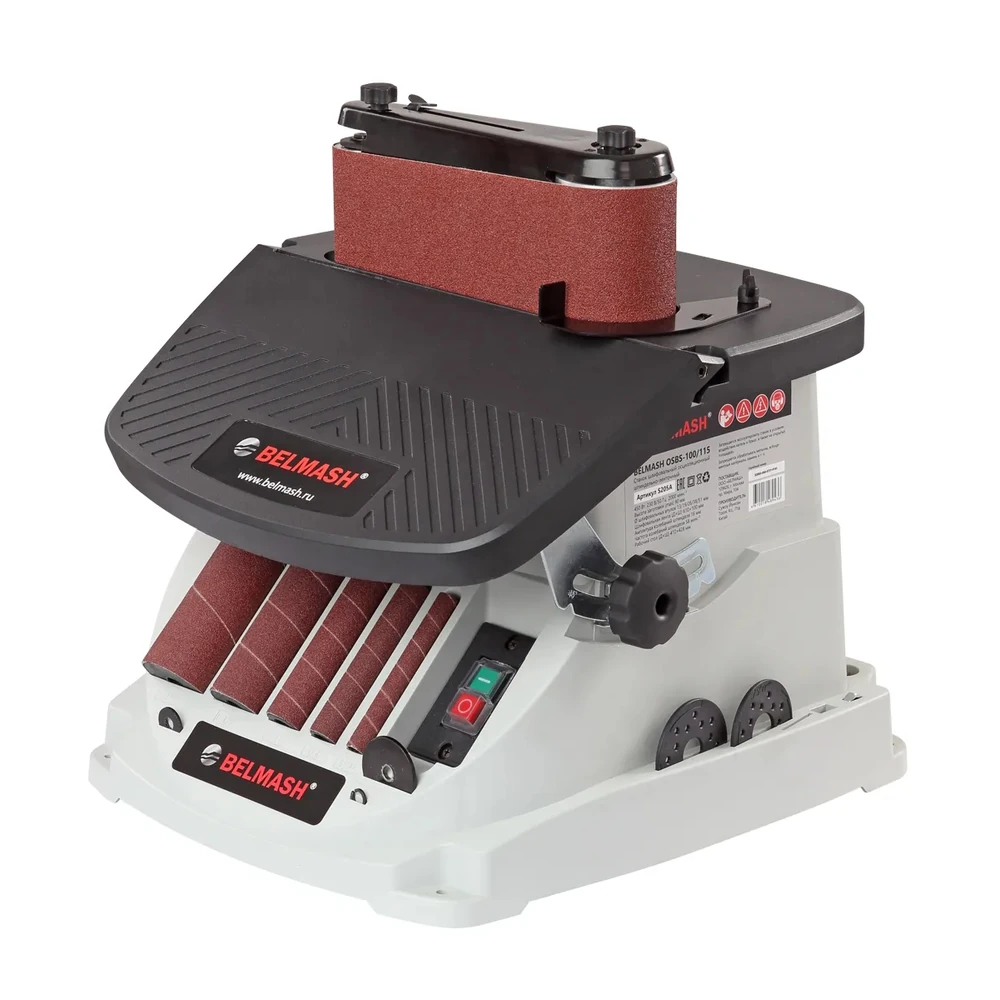

Шлифовальный станок Belmash OSBS-100/115

Станок шлифовальный осцилляционный шпиндельно-ленточный BELMASH OSBS-100/115 применяется в штучном и мелкосерийном деревообрабатывающем производстве.

Станок предназначен для окончательной обработки шлифованием криволинейных и прямолинейных поверхностей, кромок и фасок деревянных заготовок путем вращательно-колебательных движений абразивной ленты или втулки.

Особенности

• Два рабочих узла: ленточный и шпиндельный
• Компактный и мобильный
• Осциллирующий механизм
• Вся оснастка под рукой
• Наклонный стол
• Возможность крепления к верстаку

Конструкция

• Комплектуется сразу двумя узлами, что позволяет выбрать более подходящий в зависимости от поставленной задачи.
• Шпиндельный узел оптимален для работы с кромками, торцами и краями заготовок с вогнутым профилем. В зависимости от кривизны обрабатываемой поверхности подбирают диаметр абразивной втулки (13, 19, 26, 38, 51 мм). Высокая эффективность при использовании оснастки с такой рабочей поверхностью достигается за счет осцилляции – вертикального перемещения вала – оно увеличивает линейную скорость абразива и предотвращает возникновение продольных царапин из-за дефектов оснастки.
• Ленточный узел имеет два обводных ролика разного диаметра, вокруг которых можно работать с вогнутыми поверхностями и прямой участок с металлической подложкой для плоских деталей из дерева. Движение ленты тоже происходит с осцилляцией, что повышает производительность и качество шлифования.
• Мощный коллекторный двигатель обеспечивает высокую частоту вращения шпинделя – 2000 об./мин.
• Рабочий стол состоит из двух секций из литого алюминия. Передняя секция регулируется по наклону, задняя – жестко закреплена. Фиксированные углы наклона поворотной секции стола 0/15/22,5/30/45 град.
• Высота шлифовального барабана, мм 115. Максимальная высота заготовки 90 мм.
• На корпусе станка имеются слоты для хранения всех принадлежностей из стандартного набора: барабанов, втулок, вкладышей, шайб и ленточного узла в сборе.
• Пластиковый корпус имеет четыре крепежных отверстия, которые служат для фиксации на верстаке, столе и т.п. (крепеж в комплект поставки не входит).
• Внимание! Запрещается применять станок для влажного шлифования. Это может привести к поражению электрическим током.

Технические характеристики:

• Мощность 450 Вт
• Напряжение питающей сети 230 В
• Частота тока 50 Гц
• Тип электродвигателя Коллекторный
• Частота вращения шпинделя 2000 об/мин.
• Материал рабочего стола алюминий
• Размер рабочего стола (Д × Ш) 410 × 428 мм
• Угол наклона стола 0-45
• Резьба шпинделя M8 × 1,25 мм
• Длина шлифовальной ленты 610 мм
• Ширина шлифовальной ленты 100 мм
• Скорость шлифовальной ленты 8 м/с
• Диаметр шпинделя 12,7 мм
• Размер подвижного стола (Д×Ш) 410 × 220 мм
• Наружный диаметр шлифовальных барабанов 18,6/25,1/37,5/50,5 мм
• Диаметр шлифовальных втулок 13/19/26/38/51 мм
• Частота колебаний шпинделя 58 ход/мин
• Амплитуда колебаний шпинделя 16 мм
• Высота шлифовального барабана 115 мм
• Высота стола над уровнем верстака 340 мм
• Максимальная высота заготовки 90 мм
• Диаметр патрубка пыле/стружкоудаления 38,7 мм
• Габаритный размер (Д × Ш × В) 410 × 510 × 460 мм
• Масса нетто 12,8 кг
